在印刷車間裏，品控人員經常需要回答一個問題：這塊印版的網點印出來到底有多大？ 這個問題的答案，直接決定了印刷品的層次還原是否準確、顏色是否飽滿、圖像是否清晰。

網點麵積率，就是這個問題的量化答案。

一、網點麵積率是什麽？

網點麵積率，也稱為階調值（Tone Value） ，是指在單位麵積上群集的所有網點麵積之和與總麵積的比值。簡單來說，它反映了油墨在紙麵上的覆蓋程度。

用百分比表示：

0%：白紙，沒有油墨覆蓋

100%：實地滿版，油墨完全覆蓋

50%：半開半合，典型的中間調

在複製顏色時，需要不同濃淡的顏色，階調值是指圖像上特定麵積區域被半色調網點覆蓋的比率。顏色被複製得越淺，被半色調網點覆蓋的區域的比值越小。可以這樣理解：網點麵積率越大，印出來的顏色越深、越飽滿；網點麵積率越小，印出來的顏色越淺、越淡。

二、網點麵積率與階調值：是一回事嗎？

是的，在印刷行業術語中，網點麵積率與階調值本質上是同一概念。

階調是指圖像明暗或顏色深淺變化的視覺表現。為了再現這種深淺變化，印刷品通過不同大小的網點來模擬連續調圖像的層次。在印刷質量控製的語境下，印刷階調值，又稱網點麵積，是控製印刷質量的參數之一。

過去，這些測量值被稱為“網點麵積”，現在更規範的術語是“階調值（TV）”。行業標準GB/T 41467-2022《印刷技術 專色階調值的測量與計算》 也明確使用了“階調值”這一術語。因此，在日常工作中，可以認為網點麵積率=階調值。

三、為什麽網點麵積率這麽重要？

網點麵積率的準確性，直接決定了印刷品的質量檔次。

印刷品的階調通常劃分為三個層次：

亮調：網點覆蓋率為10%～30%左右

中間調：網點覆蓋率為40%～60%左右

暗調：網點覆蓋率為70%～90%左右

如果網點麵積率偏離設計值，就會出現網點增大——印出來的網點比印版上設計的更大，導致暗調糊死、中間調偏深、層次丟失。國家標準規定，精細印刷品網點的增大值範圍為10%～20%，一般印刷品為10%～25%。

網點增大超出允許範圍，是印刷品最常見的質量問題之一。

四、如何測量網點麵積率？

行業公認最有效的方法，就是密度測量法。

測量原理是：通過密度計測量加網區域的密度和同一色墨的實地密度，再經過公式計算得出網點麵積率。常用的計算方法包括：

默裏-戴維斯公式（Murray-Davies） ：最經典的計算方法，已被公認為計算總網點麵積擴大值的標準。大多數密度計默認使用此公式。

尤爾-尼爾遜公式（Yule-Nielsen） ：對MD公式的修正，在網點麵積測量上更有效、更準確，在精細品控中應用更廣泛。

國家標準GB/T 18722-2002《印刷技術 反射密度測量和色度測量在印刷過程控製中的應用》 對密度測量方法作出了詳細規定。密度計可以提供半色調覆蓋率（即網點百分比）信息，大多數密度計都可以測出半色調印刷品的網點百分比。

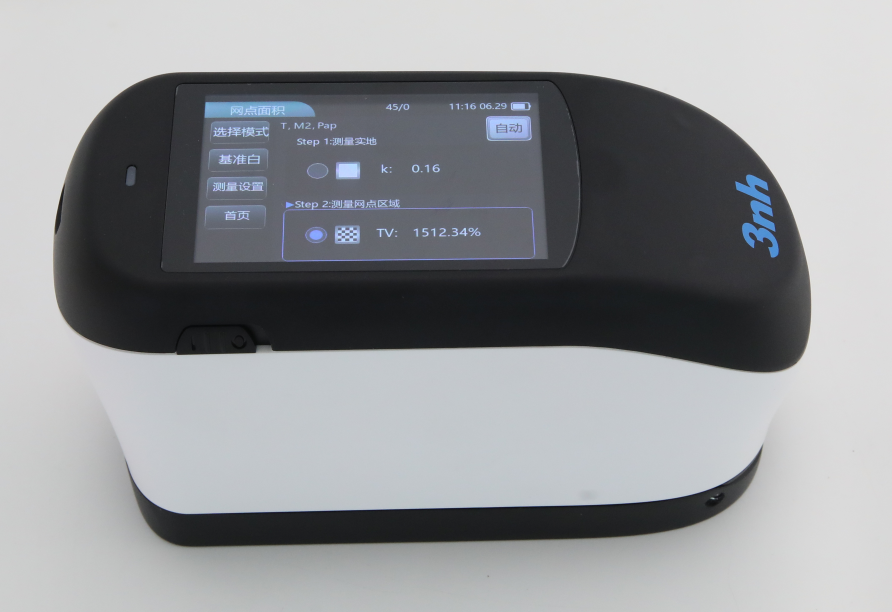

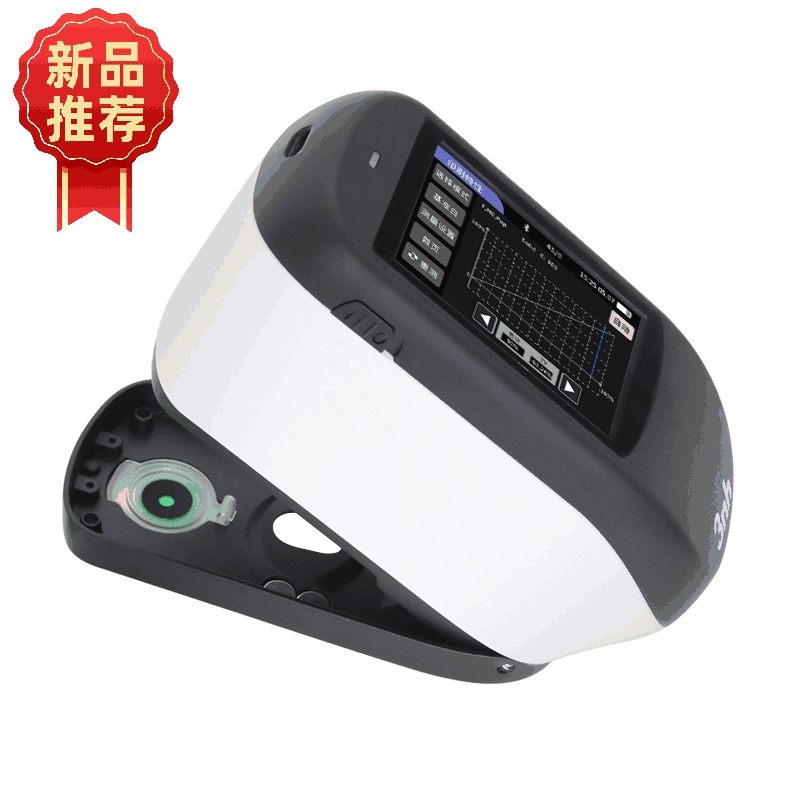

五、TS1060高精度分光密度儀：網點麵積測量的專業工具

黄瓜视频免费看時TS1060高精度分光密度儀，正是為印刷品控中的密度與網點測量而設計。

密度測量：支持ISO Status T、E、A、I、M五種密度標準，密度範圍0.0D-3.0D，可輸出網點麵積、網點增大、疊印、印刷反差、色調誤差和灰度等關鍵指標

多種測量口徑：配備Φ11mm至Φ1.5mm共七種口徑，最小1.5mm可精準測量微縮文字和細小圖文

高精度重複性：密度值重複性≤0.001D，確保數據穩定可靠

符合國標：45/0幾何光學結構，符合ISO 5-4、CIE No.15及GB/T 18722標準

從印版上的網點測量到印刷品的網點增大監控，TS1060將網點麵積率的測量精度提升到一個新的高度——讓每一批印刷品的層次還原，都有精準的數據可依。

如需了解更多產品詳情或申請樣品實測，歡迎聯係黄瓜视频免费看時技術團隊。
